Insertový vozík s priehradkami z PP boardu, 12 insertov
Kód: 26091030
Stavebnicové systémy – konštrukcie a aplikácie pre montáž a intralogistiku výroby
Stavebnicové systémy – konštrukcie a aplikácie sú hotové pracoviská a logistické prvky z rúrkového stavebnicového systému alebo z hliníkových profilov: montážne a ESD stoly, regály, prepravné vozíky a dopravníky s nosnosťou od 70 do 750 kg. Hodia sa pre výrobné, montážne a logistické prevádzky, ktoré chcú pracovisko prispôsobiť procesu a neskôr ho bez zvárania prestavať alebo rozšíriť. Kovotyp navrhne konštrukciu na mieru vrátane 3D vizualizácie zdarma.
viac
Insertový vozík s priehradkami z PP boardu, 16 insertov
Kód: 26091031
Insertový vozík s priehradkami z PP boardu, 8 insertov
Kód: 26091032
Textilný insert na mieru s okami
Kód: insert_tex_eye

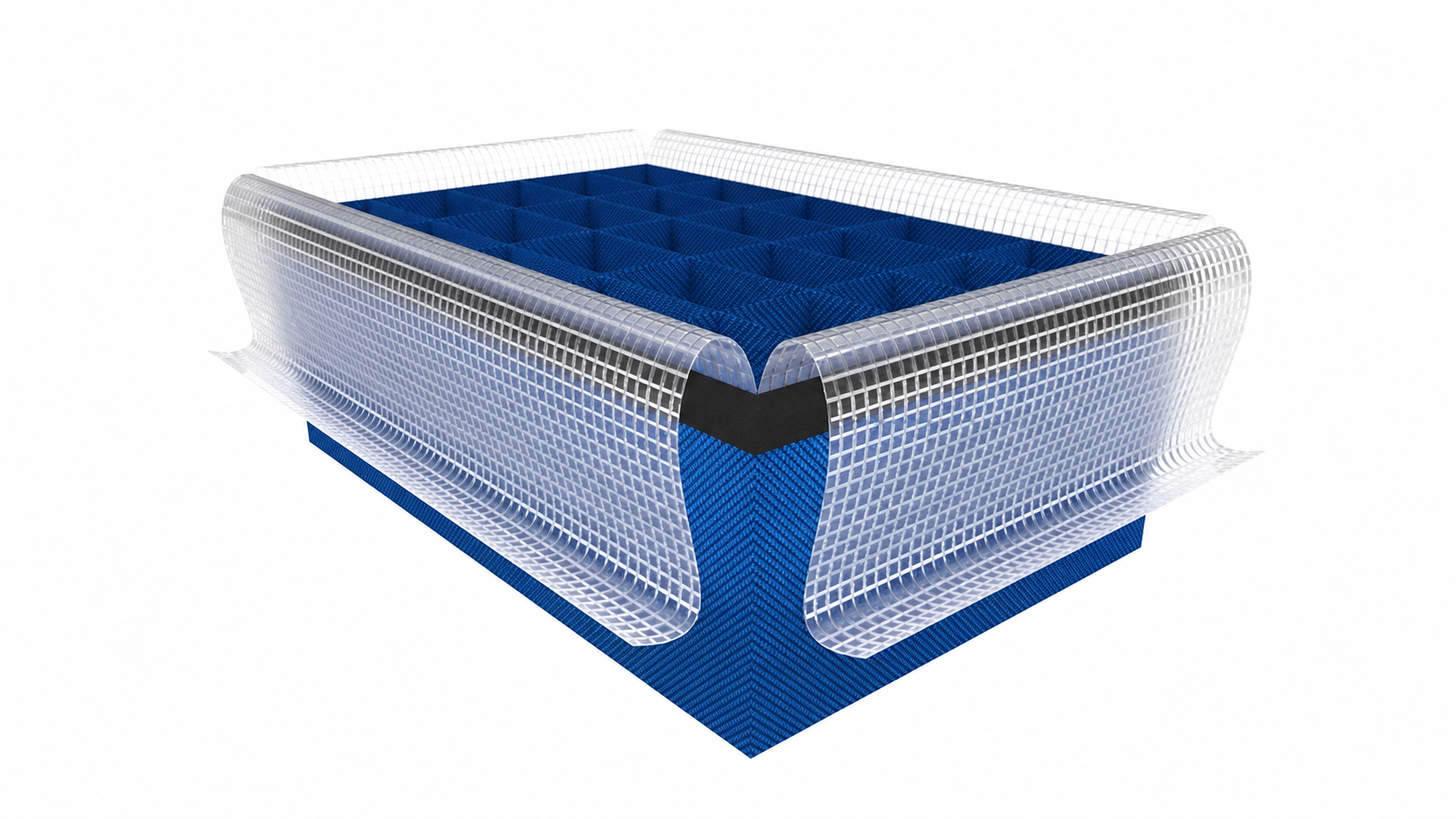

Textilný insert na mieru so suchým zipsom
Kód: insert_tex_hl

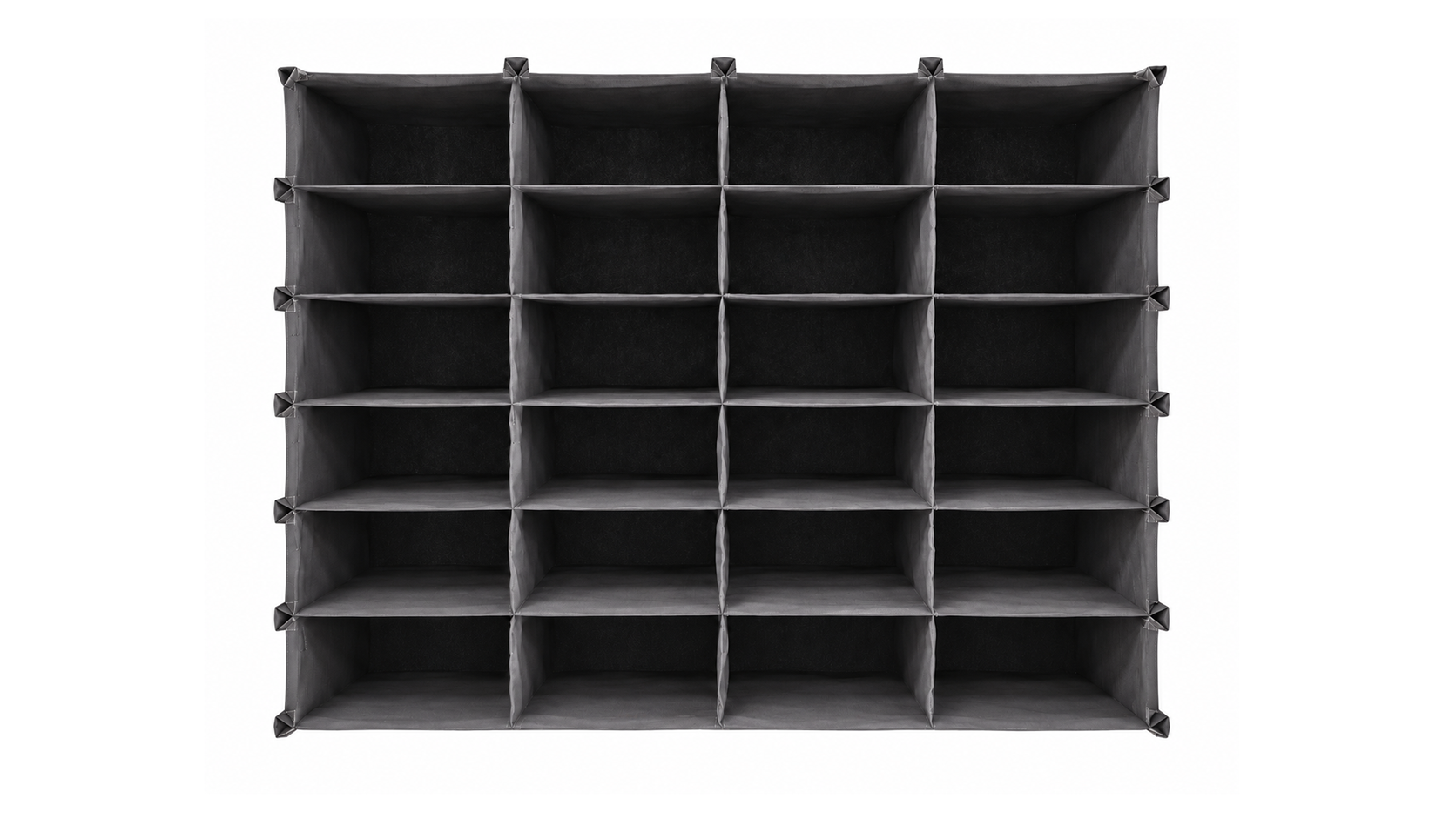

Textilný insert na mieru s tunelmi na nosné rúrky
Kód: insert_tex_slv

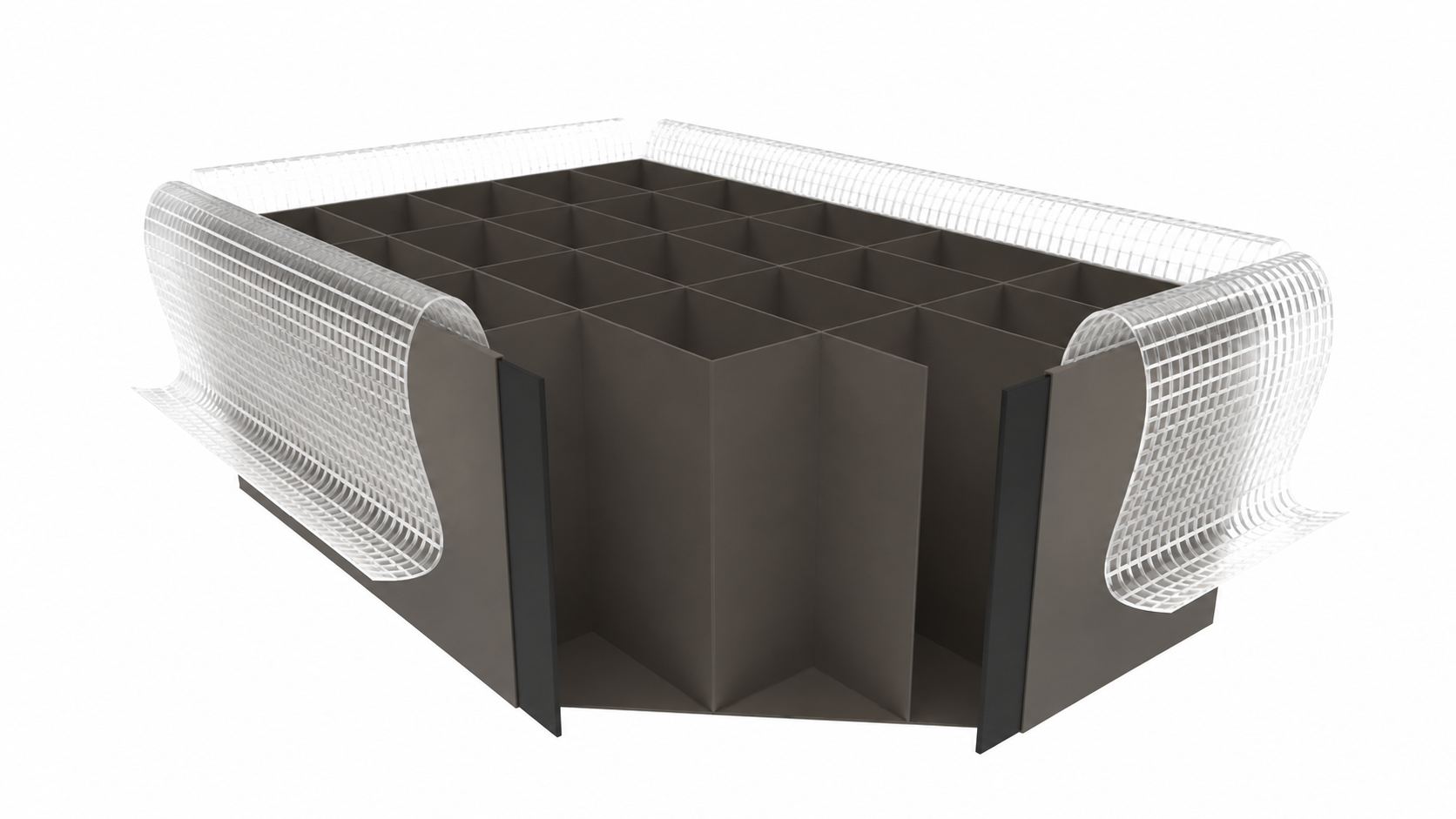

Samonosný textilný insert na mieru
Kód: insert_tex_ss

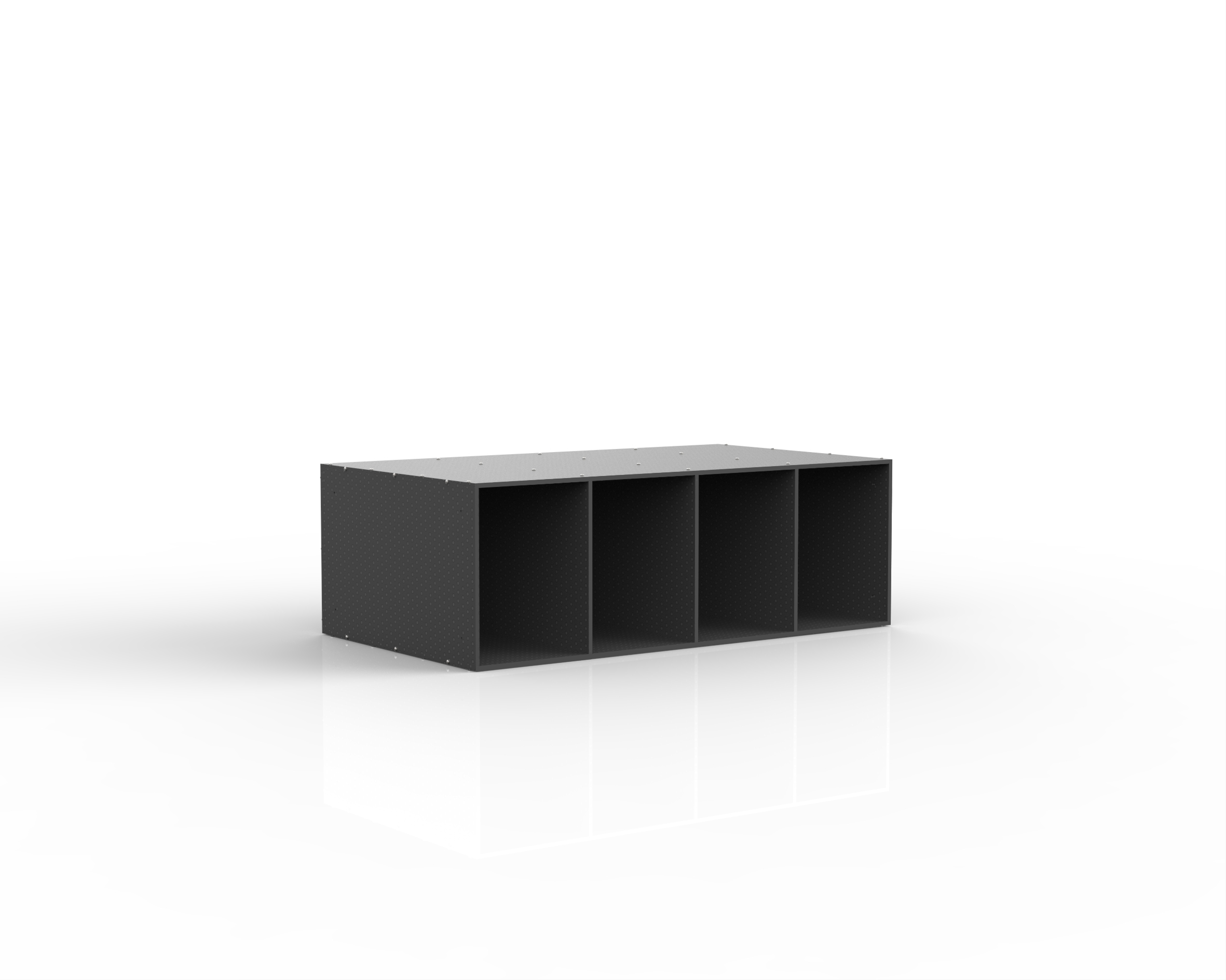

Insert z PP BOARD na mieru
Kód: insert_pp
Pracovný vozík na prepravu materiálu 24102402
Kód: 24102402
Manipulačný podvozok 24041931 (3 modely)
Kód: 24041931
Manipulačný podvozok s madlom 24041932 (3 modely)
Kód: 24041932
Vozík na pneumatiky 24082634
Kód: 24082634
Vozík na pneumatiky s policou 24082635
Kód: 24082635
Výškovo nastaviteľný stôl Enprag SPEXESD127, hĺbka 700 mm (4 modely)
Kód: SPEXESD127_3
Manipulačný podvozok 24041933 (2 modely)
Kód: 24041933
Manipulačný podvozok s madlom 24041934
Kód: 24041934
Modulárny výrobný systém pre montážne pracoviská a tok materiálu
Stavebnicové systémy – konštrukcie a aplikácie sú hotové zostavy z rúrok so spojkami alebo z hliníkových profilov: montážne a baliace stoly, regály, prepravné vozíky, dopravníky, ESD konštrukcie, akustické boxy aj tabule. Nosnosť siaha od 70 kg pri elektricky výškovo nastaviteľnom stole 24031130 po 750 kg pri malom manipulačnom podvozku 24022601, výškovo nastaviteľné stoly pokrývajú pracovnú výšku 650–1350 mm. Konštrukciu možno kedykoľvek prestavať alebo rozšíriť bez zvárania. Jednotlivé diely nájdete v kategórii Stavebnicové systémy – komponenty.
Montážne pracovisko zo stavebnice: aké stoly sa dajú zostaviť?
Najširšiu skupinu tvoria montážne stoly. Mechanicky výškovo nastaviteľné stoly radu SP majú rozsah 650–950 mm a nosnosť 300 kg, elektricky výškovo nastaviteľný pracovný stôl 24111933 sa prestaví v rozsahu 700–1350 mm pri nosnosti 250 kg. Pre elektroniku slúžia ESD antistatické konštrukcie s ESD laminátom 19 mm a uzemnením; každá ESD konštrukcia sa dodáva s protokolom z certifikovaného merania. Pracovisko možno osadiť držiakmi monitora, osvetlením, perfopanelom alebo panelmi pre 5S.
Intralogistika výroby: regály, vozíky a dopravníky
Policový regál 22110350 unesie 300 kg na 5 policiach po 75 kg. Prepravné vozíky možno doplniť čapom a ťažnou tyčou a zapojiť až 5 vozíkov do vláčika za ťahač. Valčekový dopravník 25100230 s výškou 900 mm unesie podľa dĺžky 1000–3000 mm 100–300 kg, spádové trate na odber FIFO majú štandardný sklon 3°. Ďalšie typy nájdete v kategórii dopravníky.
Flexibilné výrobné riešenie: rúrkový systém, alebo hliníkové profily?
Rúrkový systém sa hodí tam, kde je potrebná univerzálnosť a jednoduché prestavenie; hliníkové profily 30×30 až 45×90 mm s drážkou 8 alebo 10 mm (kompatibilné s item a Bosch Rexroth) zvoľte pre väčšie zaťaženie a náročnejšiu prevádzku. Oba systémy možno v jednej zostave kombinovať. Konštrukcie sa navrhujú na priehyb do 5 mm a pri vysokých regáloch a vozíkoch platí pomer šírky k výške najviac 1 : 3. Kde stavebnica nestačí nosnosťou, vyrobí Kovotyp zvárané konštrukcie.
| Typ konštrukcie | Nosnosť | Kľúčové parametre | Príklad modelu |
|---|---|---|---|
| Mechanicky výškovo nastaviteľné stoly | 150–300 kg | výška 650–1100 mm, hĺbka 700–900 mm | rad SP, 22051601 |
| Elektricky nastaviteľné a ESD stoly | 70–300 kg | výška 680–1350 mm, ESD laminát 19 mm | ESD stôl s nadstavbou 25080742 |
| Baliace a dielenské stoly | 100–350 kg | šírka 1200–2000 mm, rúrky oceľ, ESD alebo nerez | Baliaci stôl 24020580 |
| Regály a regálové vozíky | 150–300 kg | police 60–75 kg, kolieska Ø100 mm | Policový regál 22110350, SP10040 |
| Prepravné vozíky a podvozky | 100–750 kg | kolieska Ø75–200 mm, bedne 600×400 mm | 24022601, 24102402 |
| Valčekové a gravitačné dopravníky | 100–400 kg | dĺžka 1000–3003 mm, valčeky Ø25 mm | 25100230, 22052602 |
Pripravujete nové montážne pracovisko alebo linku? Pošlite fotku alebo skicu s rozmermi a požadovanou nosnosťou – Kovotyp pripraví návrh konštrukcie a 3D vizualizáciu zdarma ešte pred cenovou ponukou. Kontaktujte konštruktérov Kovotyp.
Často kladené otázky
Kedy zvoliť stavebnicový systém a kedy zváranú konštrukciu?
Stavebnicový systém Kovotyp zvoľte tam, kde potrebujete variabilitu a možnosť prestavenia; vo väčšine prípadov vychádza lacnejšie ako zváraná konštrukcia. Obmedzením môže byť nosnosť – orientačne stoly na mieru do 500 kg a vozíky do 1 t; kde to nestačí, vyrobí Kovotyp zváranú konštrukciu.
Čo je potrebné na návrh konštrukcie zo stavebnicového systému?
Na prvý návrh od Kovotyp stačí fotka alebo skica s požadovanými rozmermi, nosnosťou a vlastnosťami konštrukcie. Naši zástupcovia ju môžu zamerať vo Vašej prevádzke a odporúčajú začať pilotným projektom s 1 pracoviskom.
Dostanem pred objednaním 3D návrh konštrukcie?
Áno, Kovotyp pripraví návrh konštrukcie a 3D vizualizáciu zdarma vrátane návrhu layoutu a pošle ich na odsúhlasenie ešte pred cenovou ponukou.
V akej podobe sa stavebnicové konštrukcie dodávajú?
Kovotyp dodáva stavebnicové konštrukcie ako materiál (rúrky v 4 m tyčiach a spojky po kusoch), ako narezaný materiál s montážnym návodom a výrobným výkresom alebo kompletne zostavené. Materiál je skladom s dodaním do niekoľkých dní, hotové zostavy spravidla do 2–4 týždňov.
Dajú sa stavebnicové systémy neskôr prestavať, keď sa zmení výroba?
Áno, Kovotyp archivuje 3D modely konštrukcií, takže ich pri zmene výroby prestavíte s minimom nákladov a s využitím čo najväčšieho počtu pôvodných komponentov. Montáž zvládne Vaša údržba so základným náradím (imbusový kľúč, kladivo, skrutkovač).
