Kovanie pre valčekové trate 35–85 mm: úchyty PM, zarážky a brzdy

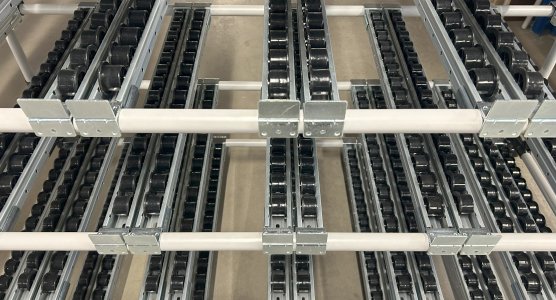

Kovanie pre valčekové trate upevňuje valčekové dráhy ku konštrukcii spádových regálov, dopravníkov a pracovísk z rúrkového stavebnicového systému. Úchyty radu PM sa vyrábajú pre trate so šírkou 35, 40, 60, 73 a 85 mm, prevažne s oceľovým telom, typ PM-4020A s hliníkovým. Kategória zahŕňa aj sklopné zarážky prepraviek, nájazdovú brzdu, spojky a záslepky; prevažná väčšina položiek je skladom. viac

Podrobné filtrovanie

Odporúčame Od najlacnejšieho Od najdrahšieho

Zarážka PJ-1401BK

Zarážka PJ-1401BK Kód: PJ-1401_BK

0.56 € bez DPH (0.69 € s DPH)

Zarážka PJ-1401BK Kód: PJ-1401_BK

Zarážka PJ-1401BK, hmotnosť 12 g.

Zarážka prepraviek MT-5321

Zarážka prepraviek MT-5321 Kód: MT-5321

Skladom

22.38 € bez DPH (27.53 € s DPH)

Zarážka prepraviek MT-5321 Kód: MT-5321

Zarážka prepraviek MT-5321, sklopná, hmotnosť 355 g.

Zarážka prepraviek MT-5320

Zarážka prepraviek MT-5320 Kód: MT-5320

Skladom

12.80 € bez DPH (15.74 € s DPH)

Zarážka prepraviek MT-5320 Kód: MT-5320

Zrážka prepraviek MT-5320, sklopná, hmotnosť 264 g.

Nájazdová brzda pre valčekové dráhy MS-4018SV

Nájazdová brzda pre valčekové dráhy MS-4018SV Kód: MS-4018SV

Skladom

2.66 € bez DPH (3.27 € s DPH)

Nájazdová brzda pre valčekové dráhy MS-4018SV Kód: MS-4018SV

Nájazdová brzda pre valčekové dráhy MS-4018SV. Pre dráhy šírky 40 mm, hmotnosť 60 g.

Plastová záslepka PJ-140AL

Plastová záslepka PJ-140AL Kód: PJ-140AL

Skladom

0.18 € bez DPH (0.22 € s DPH)

Plastová záslepka PJ-140AL Kód: PJ-140AL

Plastová záslepka PJ-140AL. Pre dráhy šírky 40 mm s hliníkovým telom.

Úchyt valčekové trate typ PM-6010E

Úchyt valčekové trate typ PM-6010E Kód: PM-6010E

Skladom

1.33 € bez DPH (1.64 € s DPH)

Úchyt valčekové trate typ PM-6010E Kód: PM-6010E

Úchyt valčekové trate typ PM-6010E. Pre dráhy šírky 60 mm s oceľovým telom.

Úchyt valčekové trate typ PM-6010D

Úchyt valčekové trate typ PM-6010D Kód: PM-6010D

Skladom

2.66 € bez DPH (3.27 € s DPH)

Úchyt valčekové trate typ PM-6010D Kód: PM-6010D

Úchyt valčekové trate typ PM-6010D. Pre dráhy šírky 60 mm s oceľovým telom.

Úchyt valčekové trate typ PM-6010C

Úchyt valčekové trate typ PM-6010C Kód: PM-6010C

Skladom

1.63 € bez DPH (2.00 € s DPH)

Úchyt valčekové trate typ PM-6010C Kód: PM-6010C

Úchyt valčekové trate typ PM-6010C. Pre dráhy šírky 60 mm s oceľovým telom.

Úchyt valčekové trate typ PM-6010B

Úchyt valčekové trate typ PM-6010B Kód: PM-6010B

Skladom

2.75 € bez DPH (3.38 € s DPH)

Úchyt valčekové trate typ PM-6010B Kód: PM-6010B

Úchyt valčekové trate typ PM-6010B. Pre dráhy šírky 60 mm s oceľovým telom.

Úchyt valčekové trate typ PM-7312B

Úchyt valčekové trate typ PM-7312B Kód: PM-7312B

2.82 € bez DPH (3.47 € s DPH)

Úchyt valčekové trate typ PM-7312B Kód: PM-7312B

Úchyt valčekové trate typ PM-7312B. Pre dráhy šírky 73 mm s oceľovým telom.

Úchyt valčekové trate typ PM-7311D

Úchyt valčekové trate typ PM-7311D Kód: PM-7311D

Skladom

1.49 € bez DPH (1.83 € s DPH)

Úchyt valčekové trate typ PM-7311D Kód: PM-7311D

Úchyt valčekové trate typ PM-7311D. Pre dráhy šírky 73 mm s oceľovým telom.

Úchyt valčekové trate typ PM-7311B

Úchyt valčekové trate typ PM-7311B Kód: PM-7311B

2.20 € bez DPH (2.71 € s DPH)

Úchyt valčekové trate typ PM-7311B Kód: PM-7311B

Úchyt valčekové trate typ PM-7311B. Pre dráhy šírky 73 mm s oceľovým telom.

Úchyt valčekové trate typ PM-7311A

Úchyt valčekové trate typ PM-7311A Kód: PM-7311A

Skladom

1.76 € bez DPH (2.16 € s DPH)

Úchyt valčekové trate typ PM-7311A Kód: PM-7311A

Úchyt valčekové trate typ PM-7311A. Pre dráhy šírky 73 mm s oceľovým telom.

Úchyt valčekové trate typ PM-7310A

Úchyt valčekové trate typ PM-7310A Kód: PM-7310A

Skladom

2.12 € bez DPH (2.61 € s DPH)

Úchyt valčekové trate typ PM-7310A Kód: PM-7310A

Úchyt valčekové trate typ PM-7310A. Pre dráhy šírky 73 mm s oceľovým telom.

Úchyt valčekovej trate PM-6012BR

Úchyt valčekovej trate PM-6012BR Kód: PM-6012BR

Skladom

2.35 € bez DPH (2.89 € s DPH)

Úchyt valčekovej trate PM-6012BR Kód: PM-6012BR

Úchyt valčekovej trate PM-6012BR je určený pre valčekové trate so šírkou 60 mm. Je určený na montáž na spojky rúrkovej konštrukcie (napr. HJ-1).

Úchyt valčekové trate typ PM-6010A

Úchyt valčekové trate typ PM-6010A Kód: PM-6010A

Skladom

2.16 € bez DPH (2.66 € s DPH)

Úchyt valčekové trate typ PM-6010A Kód: PM-6010A

Úchyt valčekové trate typ PM-6010A. Pre dráhy šírky 60 mm s oceľovým telom.

Úchyty valčekových tratí pre spádové regály a dopravníky

Kovanie pre valčekové trate tvoria oceľové alebo hliníkové diely, ktoré pripevňujú valčekové trate ku konštrukcii spádového regála, gravitačného dopravníka alebo pracoviska. Úchyty radu PM sú určené pre dráhy so šírkou 35, 40, 60, 73 a 85 mm; overené typy vážia 0,06–0,18 kg a majú záruku 2 roky. Trate sa v spádových regáloch montujú so štandardným sklonom 3°.

Ako vybrať úchyt podľa šírky valčekovej dráhy?

Úchyty PM sa volia podľa šírky trate – prvé dvojčíslie kódu zodpovedá šírke: rad PM-35 pre valčekové trate 35 mm, PM-40 pre valčekové trate 40 mm, PM-60, PM-73 a PM-85 pre široké trate. Úchyt valčekovej trate typ PM-6010E pre 60 mm má oceľové telo a hmotnosť 0,06 kg, PM-4020A pre 40 mm hliníkové telo a 0,18 kg. Typ PM-6012BR sa montuje na spojky rúrkovej konštrukcie, držiak KJ-2040EE (175 g) upevňuje trať na hliníkové profily.

Zarážky prepraviek, nájazdové brzdy a spojky tratí

Koniec spádovej trate istí zarážka prepraviek MT-5321 – sklopná, oceľová, 0,36 kg; ľahšia MT-5320 váži 264 g. Rýchlosť prepraviek na trati 40 mm tlmí nájazdová brzda pre valčekové dráhy MS-4018SV (60 g). Zostavu dopĺňajú sklopná spojka PM-4010SK, ktorá sa sklápa iba v smere vstupu a bráni vypadnutiu KLT prepraviek, kovová spojka PM-6010J (267 g) a záslepka PJ-140AL s hliníkovým telom.

Kovanie pre valčekové trate – prehľad typov
Typ	Šírka trate	Vyhotovenie / hmotnosť	Príklad modelu
Úchyty PM-35	35 mm	oceľ	PM-3510A, PM-3510B
Úchyty PM-40	40 mm	oceľ; hliník 0,18 kg (PM-4020A)	PM-4010A, PM-4020A
Úchyty PM-60	60 mm	oceľ, 0,06 kg (PM-6010E)	PM-6010E, PM-6012BR
Úchyty PM-73	73 mm	oceľ	PM-7310A, PM-7311A
Úchyty PM-85	85 mm	oceľ	PM-8510A, PM-8510BR
Zarážky prepraviek	–	sklopné, oceľ, 264–355 g	MT-5320, MT-5321
Brzdy, spojky, záslepky	40–60 mm	brzda 60 g, spojka 267 g	MS-4018SV, PM-4010SK

Staviate spádový regál alebo gravitačný dopravník? Pošlite nám rozmery prepraviek a regála – konštruktéri Kovotyp navrhnú trate, úchyty aj sklon a pripravia 3D návrh zadarmo. Kontaktujte Kovotyp.

Často kladené otázky

Ako vybrať kovanie pre valčekové trate podľa šírky dráhy?

Pri rade PM od Kovotyp zodpovedá prvé dvojčíslie kódu šírke trate: PM-40xx pre 40 mm, PM-60xx pre 60 mm, PM-85xx pre 85 mm. Výnimkou je RM-3510BR, určený pre dráhy 40 mm.

Ako zastaviť prepravku na konci spádovej trate?

Kovotyp dodáva sklopné oceľové zarážky prepraviek MT-5321 (0,36 kg) a MT-5320 (264 g). Na trati 40 mm možno rýchlosť prepravky vopred znížiť nájazdovou brzdou MS-4018SV.

Aký sklon majú valčekové trate v spádovom regáli?

Štandardný sklon valčekových tratí Kovotyp je 3°; konštruktéri ho upravujú podľa hmotnosti a typu prepravky, či ide o KLT prepravky, alebo kartónové krabice.

Sú úchyty valčekových tratí skladom?

Áno, prevažná väčšina úchytov je v Kovotyp skladom – napríklad PM-6010E vo viac ako 1000 kusoch – a materiál dodávame do niekoľkých dní od objednania.
