Príruba pre profily KFD-3060
Kód: KFD-3060
Skladom

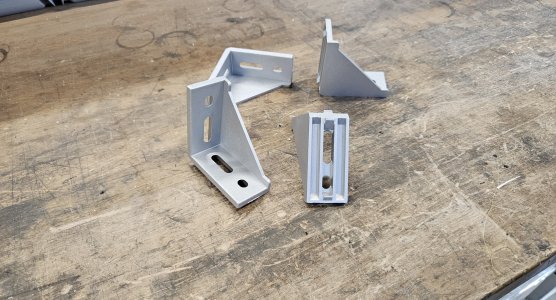

Spojky pre hliníkové profily – uholníky, konektory, príruby a krytky
Spojky pre hliníkové profily Kovotyp sú uholníky, kubické spojky, konektory L/T/X, príruby a krytky, ktorými sa bez zvárania spájajú profily 30 × 30 až 45 × 90 mm s drážkou 8 alebo 10 mm. Sú určené pre konštruktérov a údržbu, ktorí z profilov stavajú pracoviská, rámy, kryty strojov alebo regály. Profily sú kompatibilné so systémami item a Bosch Rexroth a prevažná väčšina spojovacích prvkov je skladom.
viac
Uholník 90° s krytkou, 38 x 38 mm
Kód: KBA-40C
Skladom
Vnútorný uholník 90° set, KBB-40
Kód: KBB-40
Skladom
Uholník 90° s krytkou, 30 x 30 mm
Kód: KBA-30C
Skladom
Držiak valčekovej dráhy KJ-2060C-40
Kód: KJ-2060C-40
Skladom
Držiak valčekovej dráhy KJ-2060D-40
Kód: KJ-2060D-40
Skladom
Držiak valčekovej dráhy KJ-2060DW-40
Kód: KJ-2060DW-40
Skladom
Spojovací rohový uholník L-4040
Kód: L-4040
Skladom
Držiak desky KGE3-10
Kód: KGE3-10
Skladom
Krytka 91006
Kód: 91006
Skladom
Krytka 91011
Kód: 91011
Skladom
Záslepka CAP-4040_BK
Kód: CAP-4040_BK
Skladom
Plastová krytka pre drážku 10mm 92041
Kód: 92041
Skladom
Krytka 4545 čierna 05.01178.00
Kód: 05.01178.00
Skladom
Krytka 4040 čierna 05.01311.00
Kód: 05.01311.00
Skladom
Krytka 3030 čierna 05.01183.00
Kód: 05.01183.00
Spojovacie prvky hliníkových profilov pre pevné rámy bez zvárania
Spojky pre hliníkové profily sú kovové a hliníkové diely, ktoré spájajú profily hliníkového profilového systému do pevnej konštrukcie – v pravom uhle, pod uhlom 45° alebo 135°, do tvaru L, T alebo X. Hodia sa pre profily 30 × 30, 40 × 40, 45 × 45, 40 × 80 a 45 × 90 mm s drážkou 8 alebo 10 mm; hmotnosť spojok sa pohybuje od 9 g pri malej kovovej spojke po 0,3 kg pri kývnej spojke KBH-40. Spoj môžete kedykoľvek povoliť a konštrukciu prestavať.
Uholníky a spojky pre profil typu Bosch aj item
Uholníky 90° majú rozmer od 30 × 30 do 80 × 80 mm, niektoré s krytkou; uholníky 45° a 135° s hrúbkou 9 mm spájajú profily šikmo, napr. ako výstuhy. Uholníky 093W404N10 a 093W421N10 sú určené pre profily 40 × 40 a 45 × 45 s drážkou 10 mm. Hliníkové profily Kovotyp sú kompatibilné so systémami item, Bosch Rexroth, Haberkorn a Alutec, takže spojky aj hliníkové profily doplníte aj do existujúcej konštrukcie.
Konektory L, T, X, príruby a krytky: kedy ich použiť?
Kubická spojka 40 × 40 × 40 mm spája 2 profily v pravom uhle, prepojovacie konektory typu L, T a X s rozmermi 118 × 118 až 120 × 200 mm spevňujú rámy z vonkajšej strany. Rohové príruby KFG-30 a KFG-40 so závitom M6 alebo M8 slúžia na ukotvenie profilu alebo pripojenie nohy. Otvorenú drážku 8 alebo 10 mm zakryjú plastové lišty s dĺžkou 2 000 mm, konce profilov záslepky; skrutky a matice nájdete v kategórii spojovací materiál.
| Typ spojky | Rozmery / parametre | Príklad modelu |
|---|---|---|
| Uholníky 90° | 30 × 30 až 80 × 80 mm, aj s krytkou | KBA-40, KBA-4080 |
| Uholníky 45° a 135° | 30 × 33 až 80 × 80 × 9 mm, 66–96 g | KBA-40-45, APG70-40-40-PCS |
| Kubické spojky a konektory L/T/X | 40 × 40 × 40 mm; 118 × 118 až 120 × 200 mm | CC-4040-02-ST, JP40-4040-01-PCS |
| Kovové a kývne spojky | 30 × 30 × 25 a 40 × 40 × 35 mm; kývna 60 × 40 × 40 mm | MCB-40-4040-08-PCS, KBH-40 |
| Príruby a spojovacie dosky | až 120 × 120 × 15 mm, závit M6/M8, 87–270 g | KFG-40, KFD-4040 |
| Krytky drážky a záslepky | drážka 8 a 10 mm, lišta 2 000 mm; záslepka 40 × 40 mm | KGN2-8, CAP-4040_BK |
| Držiaky valčekových dráh | pre profil KA-4040 | KJ-2040C-40, KJ-2060D-40 |
Potrebujete zostaviť konštrukciu z hliníkových profilov? Pošlite nám skicu s rozmermi a nosnosťou – navrhneme profily aj spojky a 3D vizualizáciu v rámci hliníkového profilového systému pripravíme zadarmo. Kontaktujte obchodno-technických zástupcov Kovotyp.
Často kladené otázky
Sú spojky pre hliníkové profily kompatibilné s profilmi item alebo Bosch Rexroth?
Áno, hliníkové profily Kovotyp s drážkou 8 a 10 mm sú kompatibilné so systémami item, Bosch Rexroth, Haberkorn a Alutec. Spojky voľte podľa veľkosti profilu a šírky drážky – napr. uholník 093W404N10 je pre profil 40 × 40 s drážkou 10 mm.
Dajú sa hliníkové profily kombinovať s rúrkovým systémom?
Áno, Kovotyp hliníkové profily a rúrkový systém Ø 28 mm bežne kombinuje v jednej zostave, najčastejšie pri regáloch, manipulačných vozíkoch a montážnych pracoviskách. Profily znesú väčšie zaťaženie, rúrky uľahčujú prestavbu.
Akú spojku použiť na spojenie dvoch hliníkových profilov v pravom uhle?
Na pravouhlý spoj ponúka Kovotyp uholníky 90° od 30 × 30 do 80 × 80 mm, vnútorné uholníky alebo hliníkovú kubickú spojku 40 × 40 × 40 mm. Na plošné spevnenie rámu slúži konektor typu L 118 × 118 mm.
Čím zakryť drážku a konce hliníkových profilov?
Drážku 8 alebo 10 mm zakryjú plastové krytky Kovotyp s dĺžkou 2 000 mm, ktoré sa skracujú podľa potreby. Konce profilov uzavrú záslepky, napr. CAP-4040_BK pre profil 40 × 40 mm.
