Bublinková doska s nopkovou štruktúrou AKYBOARD
Kód: PP AKYBOARD 10
Rúrkový stavebnicový systém Logiform – rúrky Ø 28 mm, spojky a valčekové trate
Rúrkový stavebnicový systém Logiform je modulárna stavebnica z oceľových rúrok Ø 28 mm v dĺžke 4000 mm, spojok a valčekových tratí, z ktorej výrobné a skladové prevádzky zostavia regály, spádové regály, vozíky alebo pracoviská podľa princípov Lean Manufacturing a Kaizen. Rúrky so stenou 1 alebo 2 mm majú povrch zo syntetickej živice a záruku 5 rokov, k dispozícii sú aj v prevedení nerez, ESD a hliník.
viac
Bublinková doska s nopkovou štruktúrou PP BOARD (2 modely)
Kód: PP BOARD 4,4
Skladom
ESD bublinková doska s nopkovou štruktúrou PP BOARD (2 modely)
Kód: PP BOARD 4,4-ESD
Teplom zmrštiteľná trubička, bez lepidla CB-HFT39-3X-BK
Kód: CB-HFT39-3X-BK
Skladom
Oceľový dopravníkový valček, dĺžka 200 mm
Kód: dopravnikovy_valecek_200
Oceľový dopravníkový valček, dĺžka 250 mm
Kód: dopravnikovy_valecek_250
Oceľový dopravníkový valček, dĺžka 300 mm
Kód: dopravnikovy_valecek_300
Oceľový dopravníkový valček, dĺžka 400 mm
Kód: dopravnikovy_valecek_400
Oceľový dopravníkový valček, dĺžka 500 mm
Kód: dopravnikovy_valecek_500
Oceľový dopravníkový valček Interroll Series 1100, Ø 50 × 525 mm
Kód: dopravnikovy_valecek_525
Skladom
Oceľový dopravníkový valček, dĺžka 600 mm
Kód: dopravnikovy_valecek_600
Oceľový dopravníkový valček, dĺžka 700 mm
Kód: dopravnikovy_valecek_700
Oceľový dopravníkový valček, dĺžka 750 mm
Kód: dopravnikovy_valecek_750
Oceľový dopravníkový valček, dĺžka 800 mm
Kód: dopravnikovy_valecek_800
Ochranný kryt na spojky AC-01BK
Kód: AC-01_BK
Skladom
Ochranná krytka spojok AC-01BKESD
Kód: AC-01_BKESD
Skladom

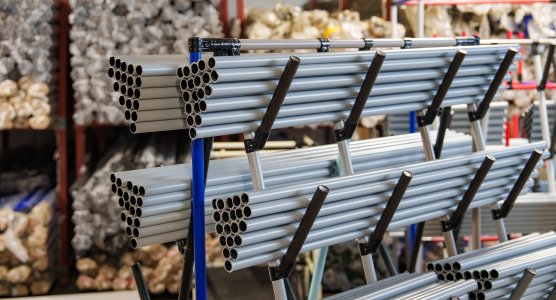

Stavebnicový systém z rúrok pre štíhlu výrobu a sklad
Rúrkový stavebnicový systém Logiform je stavebnica z rúrok s vonkajším priemerom 28 mm a štandardnou dĺžkou 4000 mm, spojok a valčekových tratí, z ktorej zostavíte regály, spádové regály, manipulačné vozíky aj pracoviská na mieru. Oceľové rúrky majú stenu 1 mm alebo 2 mm, povrch zo syntetickej živice a záruku 5 rokov. Systém patrí medzi stavebnicové systémy – komponenty a hodí sa všade, kde sa konštrukcie menia spolu s výrobou.
Aké rúrky zvoliť pre rúrkové konštrukcie?
Rúrkové konštrukcie stoja na konštrukčných rúrkach s rovnakým priemerom 28 mm, takže všetky spojky a úchyty pasujú na každú rúrku. Oceľová rúrka Logiform LP-1100 so stenou 1 mm váži 676 g/m a dodáva sa vo farbách od Ivory po Red, oceľová rúrka Logiform LP-1200 so stenou 2 mm má 1265 g/m pre konštrukcie s vyšším zaťažením. Pre antistatické pracoviská sú ESD rúrky CP-1100_BK a CP-1200_BK, pre čisté prevádzky nerezové ST-1070 (0,7 mm) a ST-1110 (1,1 mm), pre ľahké zostavy hliníková rúrka AL-1150 so stenou 1,5 mm.
Čím sa stavebnicový systém spája a dopĺňa?
Stavebnicový systém drží pohromade kovové spojky v setoch HJ v čiernej, striebornej alebo niklovej ESD úprave so spojovacím materiálom – set HJ-1 obsahuje 2× spojku MJ-2101, skrutku a maticu a váži 0,15 kg. Na prísun materiálu slúžia valčekové trate radov PL-351 a PL-401 so šírkou 35–40 mm a valčekmi Ø 27–46 mm, napr. valčeková dráha PL-401F s roztečou valčekov 35,7 mm; v spádových regáloch sa štandardne montujú so sklonom 3°. Pre vyššie zaťaženie možno rúrky kombinovať s hliníkovým profilovým systémom v jednej zostave.
| Typ komponentu | Rozmery | Prevedenie | Príklad modelu |
|---|---|---|---|
| Oceľová rúrka, stena 1 mm | Ø 28 × 4000 mm, 676 g/m | syntetická živica, viac farieb | LP-1100 |
| Oceľová rúrka, stena 2 mm | Ø 28 × 4000 mm, 1265 g/m | pre vyššie zaťaženie | LP-1200 |
| ESD oceľová rúrka | Ø 28 × 4000 mm, stena 1–2 mm | antistatická, čierna alebo sivá | CP-1200_BK, AP-1100_GR |
| Nerezová a hliníková rúrka | Ø 28 × 4000 mm, stena 0,7–1,5 mm | nerez ESD, hliník | ST-1070, AL-1150 |
| Kovové spojky – sety | set HJ-1: 0,15 kg | čierna, strieborná, nikel ESD | HJ-1, HJ-2 |
| Valčekové trate | šírka 35–40 mm, valčeky Ø 27–46 mm | biela, sivá, čierna, ESD čierna | PL-401F, PL-351G |
Plánujete regál, vozík alebo pracovisko z rúrok? Pošlite nám fotku alebo skicu s rozmermi a nosnosťou – konštruktéri Kovotyp pripravia 3D návrh zadarmo a materiál dodajú v 4 m tyčiach, narezaný s výkresom alebo ako hotovú zostavu. Kontaktujte Kovotyp.
Často kladené otázky
Kedy je rúrkový stavebnicový systém vhodnejší ako hliníkové profily?
Rúrkový stavebnicový systém Logiform od Kovotyp sa hodí tam, kde je potrebná univerzálnosť a jednoduché prestavenie konštrukcie z rúrok Ø 28 mm. Hliníkové profily zvoľte pre väčšie zaťaženie a náročnejšiu prevádzku; oba systémy možno kombinovať v jednej zostave.
Aký je rozdiel medzi oceľovými a hliníkovými rúrkami Logiform?
Rozdiel je najmä v hmotnosti a type spojok: oceľová rúrka Kovotyp LP-1100 so stenou 1 mm váži 676 g/m, hliníková AL-1150 má stenu 1,5 mm a spája sa hliníkovými spojkami. Priemer 28 mm a dĺžka 4000 mm sú rovnaké.
Podľa čoho zvoliť hrúbku steny rúrky Logiform?
Hrúbku steny odporučia konštruktéri Kovotyp podľa nosnosti a rozmeru konštrukcie; oceľová rúrka so stenou 2 mm (1265 g/m) unesie viac ako so stenou 1 mm (676 g/m). Konštrukcie sa navrhujú na maximálny priehyb 5 mm.
Je rúrkový systém vhodný do prevádzky s olejmi a emulziami?
Áno, rúrkové systémy Kovotyp s povrchom zo syntetickej živice znesú vyššiu chemickú záťaž olejov a emulzií a rúrky majú záruku 5 rokov. Určené sú primárne na vnútorné použitie.
Ako Kovotyp dodáva rúrkové konštrukcie?
Kovotyp dodáva rúrkové konštrukcie 3 spôsobmi: ako materiál v 4 m tyčiach so spojkami po kusoch, narezaný materiál s montážnym návodom a výkresom, alebo kompletne zostavené. Materiál je skladom s dodaním do niekoľkých dní, hotové zostavy spravidla do 2–4 týždňov.
